ADUM1400YRWZ

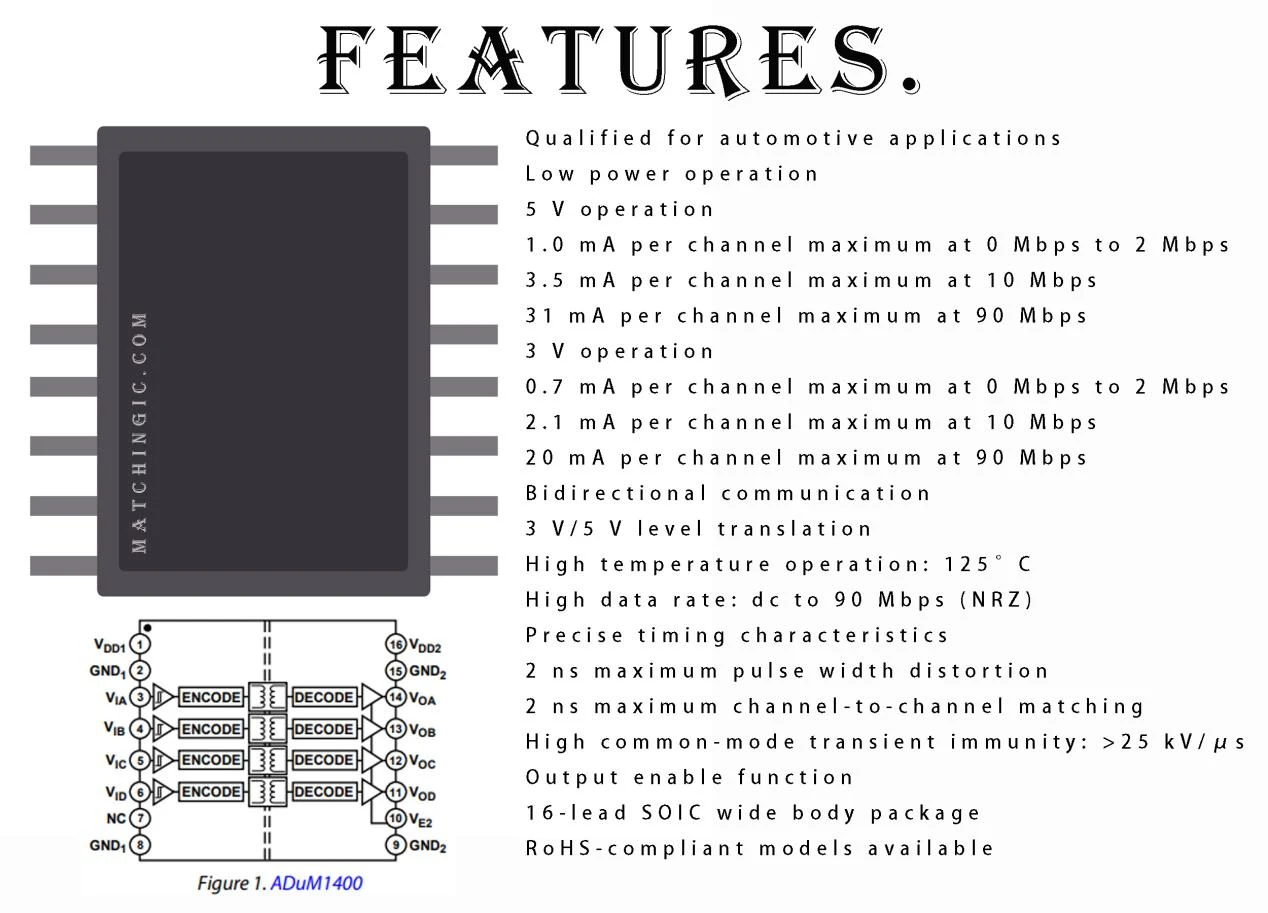

Hatékonyságát hangsúlyozva az ADUM1400YRWZ 5 V-on működik, és csatornánként 1.0 mA-t vesz fel (0 Mbps-től 2 Mbps-ig), 3,5 mA-t csatorna 10 Mb/s, és csatornánként 31 mA 90 Mb/s sebességgel. 3 V-on az energiafogyasztás még mindig nagyon alacsony: csatornánként 0,7 mA (0 Mbps-től 2 Mbps-ig), csatornánként 2,1 mA (10 Mbps) és csatornánként 20 mA (90 Mbps). Ez az alacsony fogyasztású működés meghosszabbítja az eszköz élettartamát, és csökkenti a rendszer általános energiaszükségletét.

·Általános célú többcsatornás szigetelés

·SPI interfész/adatkonverter leválasztás

·RS-232/RS-422/RS-485 adó-vevők

·Ipari terepi busz szigetelés

·Gépjárműipari rendszerek

Az ADuM1400/ADuM1401/ADuM14021 négycsatornás digitális leválasztók, amelyek az Analog Devices, Inc., iCoupler® technológián alapulnak. A nagy sebességű CMOS és a monolitikus légmagos transzformátor technológiát ötvözve ezek a leválasztó alkatrészek kiemelkedő teljesítményjellemzőket biztosítanak az alternatíváknál, mint például az optocsatoló eszközök.

A LED-ek és fotodiódák használatának elkerülésével az iCoupler eszközök megszüntetik az optocsatolókkal kapcsolatos tervezési nehézségeket. A bizonytalan áramátviteli arányokkal, a nemlineáris átviteli függvényekkel, valamint a hőmérsékleti és élettartam-hatásokkal kapcsolatos tipikus optocsatolókkal kapcsolatos aggályokat az egyszerű iCoupler digitális interfészek és a stabil teljesítményjellemzők kiküszöbölik.

Ezekkel az iCoupler termékekkel nincs szükség külső meghajtókra és más különálló összetevőkre. Ezenkívül az iCoupler eszközök az optocsatolók teljesítményének egytizedét-hatodát fogyasztják hasonló adatátviteli sebesség mellett.

Az ADuM1400/ADuM1401/ADuM1402 leválasztók négy független leválasztási csatornát biztosítanak különféle csatornakonfigurációkban és adatsebességekben (lásd a Rendelési útmutatót). Minden modell mindkét oldalon 2,7 V és 5,5 V közötti tápfeszültséggel működik, ami kompatibilis az alacsonyabb feszültségű rendszerekkel, valamint lehetővé teszi a feszültség transzlációt a szigetelő korláton. Ezenkívül az ADuM1400/ADuM1401/ADuM1402 alacsony impulzusszélességű torzítást biztosít (<2ns for CRW grade) and tight channel-to-channel matching (<2ns for CRW grade). Unlike other optocoupler alternatives, the ADuM1400/ADuM1401/ADuM1402 isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and when power is not applied to one of the supplies.
